Назначение системы и область применения навесных фасадов.
Система навесных фасадов с воздушным зазором «АЛПАН» (СНФ «АЛПАН»), с облицовкой алюминиевыми теплоизоляционными фасадными панелями «АЛПАН», «АЛПАН FR» (огнестойкие), выпускаемых по ТУ 5271-002-81133964-2015, стальными теплоизоляционными фасадными панелями «АЛПАН ST», «АЛПАН ST FR» (огнестойкие) выпускаемых по ТУ 5284-004-81133964-2015, предназначена для облицовки и утепления наружных стен зданий и сооружений различного назначения повышенного, нормального и пониженного уровней ответственности.
Допускается применение панелей «АЛПАН», «АЛПАН ST» в зданиях и сооружениях высотой до 85 м включительно, выше отметки 28 м обязательным является требование по применению огнестойких панелей «АЛПАН FR», «АЛПАН ST FR», имеющих в маркировке знак «FR».

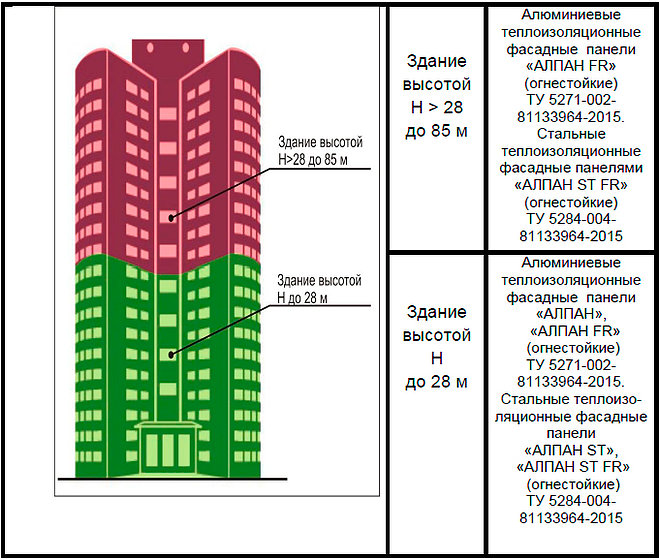

Схема применения панелей «АЛПАН» в зависимости от высотности здания
Система навесных фасадов «АЛПАН», представляет собой многослойною конструкцию, состоящую из несущего каркаса, минераловатного утеплителя (или без применения минераловатного утеплителя), фасадных теплоизоляционных панелей «АЛПАН», «АЛПАН FR», АЛПАН ST», «АЛПАН ST FR», и предназначена для использования в новом строительстве, а также при капитальном ремонте и реконструкции существующих зданий.
Фасадная система может применяться в жилых, общественных и промышленных зданиях.
Система навесных фасадов «АЛПАН», предназначена для использования при разработке в установленном порядке технической и технологической документации, а также проектной документации на строительство объектов с применением данной системы.
Область применения:
- Жилые, общественные, промышленные здания высотой до 85 м, включительно.
- Материал стен: легкий бетон, сборный и монолитный железобетон, кирпич керамический и силикатный, блоки стеновые керамические, брус. Плотность материала стен – не менее 600 кг/м3, прочность – по проекту.
По природно-климатическим условиям:
- Расчетная температура наружного воздуха +80 °С до минус 60 °С по СП 131.13330.2012 «СНиП 23-01-99 «Строительная климатология»;
- допускаемое значение градусосуток отопительного периода устанавливают на основе теплотехнического расчета наружных ограждающих конструкций в соответствии с требованиями СП 50.13330.2012 «СНиП 23-02-2003 «Тепловая защита зданий»
- Нормативное ветровое давление устанавливается в зависимости от высоты здания, высоты температурного блока, количества несущих кронштейнов, массы системы без учѐта утеплителя и выноса облицовочных элементов от стены, по расчету в соответствии с требованиями СП 20.13330.2011 «СНиП 2.01.07-85 «Нагрузки и воздействия» .
- Допускаемые зоны влажности принимают в соответствии со СП 50.13330.2012 «СНиП 23-02-2003 «Тепловая защита зданий» – сухая, нормальная, влажная.
- Допускаемую степень агрессивности окружающей среды (неагрессивная, слабоагрессивная и среднеагрессивная) устанавливают в зависимости от степени защиты элементов систем.
- Строительные районы с сейсмичностью до 9 баллов включительно, СП 14.13330.2014 «СНиП II-7-81 «Строительство в сейсмических районах».
- На площадках без ограничения по геологическим и геофизическим условиям, включая районы с вечномѐрзлыми грунтами.
